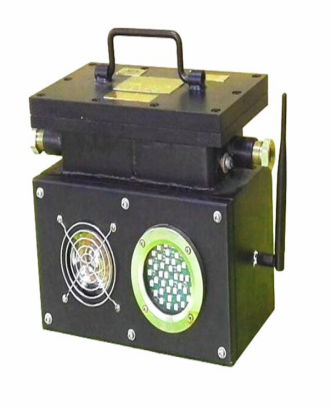

KXB127矿用隔爆兼本质安全型

电子围栏报警器

山东科源电气有限公司

ShanDongKeYuan Electrical Co.Ltd.

一、 概述

KXB127矿用隔爆兼本质安全型电子围栏报警器（以下简称报警器）为隔爆兼本安型设计，采用性能先进的工业级MCU作主控制器，并配以高保真的语言发生芯片。芯片内存有多种不同的语音（可根据用户需要修改语音），具有CAN,RS485通讯接口，可以对接人员防撞精确定位分站，或热释型红外传感器实现定位报警，定位停机等功能；通过简单的设置,可用于采掘工作面大型设备、绞车运输巷、索车运输巷、皮带运输巷、巷道风门处、掘进迎头、平巷机车转弯处作为电子围栏配套使用。能接收多种输入信号；具有体积小、重量轻、设计新颖、功能先进、一机多用等特点。

二、 使用范围及主要参数

1   使用范围

1.1   执行标准：　GB/T3836-2021 、Q/SDKY 008-2023

1.2   防爆型式：矿用隔爆兼本质安全型

1.3   防爆标志：Ex db ib I Mb

1.4   报警器型号含义

2   工作环境

2.1   温度环境：0℃～+40℃；

2.2   平均相对湿度：不大于98％（+25℃）；

2.3   大气压力：80kPa～116kPa；

2.4   无显著振动和冲击的场合；

2.5   煤矿井下有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合；

2.6   污染等级：3级

2.7   安装类别：Ⅲ类

3   主要技术指标

3.1   电源电压：AC 127V.

3.2   本安参数：

电源口 1：Uo：12.3V，Io：1.5A（内部使用）；

电源口 2：Uo：12.3，Io：1.5A （备用）；

3.3 CAN信号（本安）

a) 路数：1 路；

b) 传输方式：半双工；

c) 传输速率：10kbps；

d) 工作电压峰峰值：(1.5~5)V

CAN 通信口：Uo：5.6V，Io：580mA，Co：10μF，Lo：0.1mH。

3.4 输入信号

4路无源开关量输入：

4路非本安信号输入

3.5 输出信号

2路（本安） 无源固态继电器信号输出：

2路（非本安）无源固态继电器信号输出：接点容量为AC127V/1A（阻性负载）

3.6   光可见度：报警器发出的光在黑暗中20米可见；

3.7   语言音响声级：不低于85dB（A）；

3.8   外形尺寸:400mm×300mm×200mm(宽×高×厚)

3.6   重量:15Kg

3.7   火焰通路尺寸见附图3隔爆面结合面尺寸图

4   结构

报警器有隔爆腔和本安腔组成，隔爆腔内置本安电源模块和主控制器，设有四个喇叭口，可穿过φ9.3-φ12.5的电缆。其中本安腔内有扬声器、发光二极管指示器。

5 工作原理

报警器有控制电路和语音电路以及发光电路组成，报警器上电后，主控制器自动读取设定的语音地址；当主控制器接收到人员防撞精确定位分站，或热释型红外传感器等输入的信号后，自动控制语音电路发出报警声音，同时控制发光电路发出闪烁的红色信号，当人员进入运行的大型设备危险区域时，报警器报警并控制设备停机。

6 主要功能

报警器具有4路本安型无源开关量输入接口，可接入4路矿用本安型热释型红外传感器，实现人员进入区域报警；具有4路非本安信号输入接口，可直接与其他防爆电气开关量对接；具有CAN,RS485通讯接口，可与人员定位基站通讯，实现精确定位，报警停机；

报警器还具有2路（本安） 无源固态继电器控制信号输出，2路（非本安）无源固态继电器信号输出，方便控制各种设备。具有一路备用本安电源，可为定位分站提供电源。

(1)现场人员接近采煤工作面刮板输送机机头、转载机过桥破碎机入料口等预警区域时，报警器自动触发声光报警提示;人员进入危险区域时，自动停机并报警提示。

(2)现场人员进入掘进工作面掘进装备的预警区域范围时，报警器自动触发声光报警提示;进入危险区域范围时，报警器发出声光报警提示同时触发掘进装备停机。

(3)现场人员进入掘进工作面锚护装备的预警区域范围时，报警器自动触发声光报警提示;进入危险区域范围时，报警器发出声光报警提示同时触发锚护装备停机。

(4)现场人员进入掘进工作面辅助作业装备的预警区域范围时，报警器自动触发声光报警提示;进入危险区域范围时，报警器发出声光报警提示同时触发辅助作业装备停机。

(5)现场人员进入给料破碎机、连运头车危险范围时，报警器自动触发设备停机报警并发出声光报警提示。

(6)现场人员误入运行中的带式输送机内，在带式输送机的搭接部位、过桥架设部位等特殊危险区域设定人员检测预警区，报警器瞬间自动触发带式输送机停机并报警提示。

(7)现场人员进入溜煤眼或煤仓口等预警区域范围时，报警器自动触发声光报警提示;进入危险范围时，报警器瞬间自动触发溜煤眼或煤仓上口的运输设备停机并报警提示。

(8)现场人员进入密闭墙危险范围时，报警器自动触发进入危险区域的声光报警提示。

(9)掘进工作面上只有单台设备作业时，可以只考虑单台设备的人员安全防护，若有多台设备协同作业时，报警器必须与生产作业工艺相吻合，不得因多机作业时出现误报警，影响正常生产作业。

(10)掘进工作面、综采工作面等粉尘、水雾、大型设备较多的特殊应用场所场景，建议煤矿使用能精准定位、性能安全可靠的技术手段与报警器配合使用，确保人员精确识别，保障人员安全。
