ZWJC-I型振动温度监测装置

山东科源电气有限公司

ShanDong KeYuan Electrical Co.Ltd.

目录

一、概述.............................................................................................1

二、适用标准.....................................................................................1

三、技术参数.....................................................................................2

四、功能说明.....................................................................................3

五、液晶显示图.................................................................................4

六、调试说明.....................................................................................7

七、安装方式.....................................................................................7

八、包装、储存、运输..............................................................7

九、服务与承诺.........................................................................7

一、概述

工业互联网已经成为新工业革命的关键支撑和智能制造的重要基石，而基于传感器、工业互联网、云计算、大数据等技术的设备运行故障监控及预警已经成为设备运维的发展方向。整合产品全生命周期数据，为用户提供故障预警、设备诊断、预测性维护，助力于工业企业高效、精准维护设备，增加设备寿命，降低维护成本，提升现场技术人员工作效率，减少安全隐患，避免设备非计划停机，实现设备的精准运维.

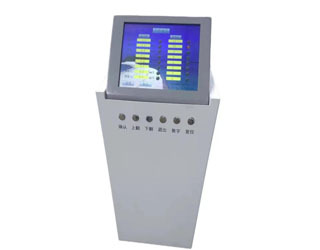

我公司开发生产的ZWJC-I型振动温度监测装置，用于对机械电器设备的振动、温度进行长期监测；监测装置主机采用高性能工业级处理器，高清触摸彩色显示屏，具有多路振动、温度检测显示、以太网通讯，语音报警，输出控制等功能；

振动速度传感器为电流型,其各项指标均满足《ISO2954-1975》和《GB13824-1992》中提出的各项要求。该系列传感器采用压电效应原理，经内部放大电路处理，电压电流变换输出，两线制环流工作模式。采用4-20mA有效值输出方式，噪声小，抗干扰能力强，适合远距离测量；内嵌精密集成电路，有效值4-20mA输出，隔离浮置，工业现场监测，抗干扰性能强。

温度传感器可选用模拟温度传感器，或数字温度传感器；

二、适用标准

《煤矿安全规程》2016 版

矿用一般型设备符合GB12173-1990《矿用一般型电气设备》

GB14048.1-2010《低压开关设备和控制设备》总则

GB4208-1993 《外壳防护等级（IP 代码）》

GB/T2423.4-1993《电工电子产品基本环境实验规程》

MT/T1008-2002《煤矿安全生产监控系统软件通用技术要求》

MT209-90《煤矿通信检测控制用电工电子产品通用技术要求》

三、技术参数

3.1主机技术指标

3.1.1 电源电压 AC220V

3.1.2 量    程：0~20mm/s   (可调)

3.1.3 准确度：±1%（满量程）

3.1.4 接口：以太网接口（RJ45）1路，开关量输出：6路DC 100V /150mA（常开）

3.1.5 报警设定：满量程内任意设定

3.1.6 8路振动、8路温度检测（可扩展为16路振动，16路温度）

3.1.6 环境温度：运行时：-40℃~+85℃ 储存时：-30~80℃

3.1.7相对湿度：至95%，不冷凝

3.1.8外形尺寸：400×1200×300mm

3.2振动传感器技术指标

3.2.1输出方式：直流电流输出（4-20mA）（注释： 如果振动值不变输出电流值保持不变）

3.2.2速度方向：从底部到传感器（正向）

3.2.3环境温度：-40℃~+85℃

3.2.4频响：8~2000HZ

3.2.5精确度：±1%

3.2.6横向灵敏度比：≤5%

3.2.7电源电压：+10～+28VDC

3.2.8负载电阻：＜750Ω

3.2.9量程范围（有效值）：0～500mm/s

3.2.10冲击极限（峰值）:1000g

3.2.11压电材料：PZT-5

3.2.12防护等级：Ip67

3.2.13外壳材料：不锈钢

3.2.14重量：80克

3.3温度传感器技术指标

3.3.1测量范围 0-150°C;

3.3.2测量误差 ±1%；

四、功能说明

监测装置主机，采用高性能工业级处理器，12吋高清大屏幕触摸显示屏，具有多路振动、温度检测,显示、以太网通讯，语音报警，输出控制等功能；实时监测、显示设备温度、振动值。具有多路振动和温度监测通道.通过存储、加载、计算、渲染等方式以实现对设备运行参数的实时性、可视性统计、展示，从而为智能预警提供有利数据支撑。

装置具有列表、储存、显示、报警、网络上传、远程监测、等功能。通过配置管理以实现预警指标自定义配置，利用信息化手段，将采集数据与自定义指标进行能比对计算，对振动、温度，进行相关的智能预警。

装置具有故障记录历史查询功能，可以记忆故障发生的时间、对应故障的相关参数等，方便用户查阅，并将具体故障类型和故障位置进行显示，便于维护人员排查。

装置具体性能特点：

1.具有8路振动检测功能（可扩展为16路振动，16路温度）；支持接入8（16）路PT100或8（16）路数字温度传感器,具有8（16）路温度检测功能；

2.具有8路开关量输入（其中1-4路200-2000HZ脉冲信号复用）

3.具有6路输出光耦继电器，

4.具有2路4-20mA模拟量输出;

5.具有1路485接口（带隔离），1路CAN接口（带隔离），1路RJ45接口，2路RS232接口；

6.具有超温或振动动超限时输出语音报警，可通过输出光耦继电器实现停机;

7.具有时钟和掉电保护，保存温度，振动超限的时间和数据；

8.通过RJ45接口，按TCP/IP协议上传温度和振动值。

9.液晶显示各通道温度和振动值，通过液晶屏设置报警上限，修改时间,查询故障记录和异常代码；

五、液晶显示图

图1

图2

图3

图4

图5

图6

六、调试说明

仪表在出厂前已校验合格，用户可直接使用。

七、安装方式

监测装置安装在集控室。

传感器安装方式---磁吸座安装，电缆长度----3米（根据需求配置），引线方式为航插，电器接口为裸线输出。

八 、包装、储存、运输

1.本产品使用坚实、干燥、木箱包装。

2.运输装卸过程中，禁止重摔重撞，包装箱不得倒置。

3.在温度为-40℃～60℃、无腐蚀的环境中储存，禁止雨淋和暴晒。分类堆放，不能挤压，以免变形。

九 、服务与承诺

我们公司有良好的技术支持和售后服务团队，协助用户解决有关技术问题。

产品出厂同时，免费为用户提供出厂设备的详细技术资料和技术参数，并协助用户对有关资料进行分析和消化，从而完全掌握设备的特点和性能。

设备安装过程中或设备交付使用过程后，长期免费提供技术支持，并在用户需要对产品改造时，提供相应的方案，使用户最大限度的利用已有设备节约开支。我们保证以市场为导向，质量为根本，服务为宗旨，一流的技术服务来回报我们的用户，能使您满意是我们最大的心愿。

山东科源电气有限公司

地址：山东泰山工业园区科技西路76

       电话：TEL-0538-6126677

网址：http://www.keyuandianzi
