ZD-II型智能振动监测仪

使用说明书

山东科源电气有限公司

ShanDong KeYuan Electrical Co.Ltd.

目录

一、概述.......................................................................................1

二、功能说明...............................................................................1

三、技术指标...............................................................................1

四、前面板功能...........................................................................2

五、参数设置与操作...................................................................2

六、端子板接线示意图及传感器的安装...................................3

七、调试说明...............................................................................3

八、安装方式...............................................................................3

一、概述

ZD-II型智能振动监测保护仪用于对转速600～60000/分旋转机械的振动烈度及位移进行长期监测，与磁电式振动速度传感器配套，可以监测旋转机械的垂直、水平方向的振动，振动值大小由仪器前面板显示，同时具有标准的模拟电流输出，可与各种DCS、PLC系统配接，当振动值超限时，本仪器可外接声光报警器以提示现场操作人员采取防范措施，并有两级报警开关量输出，保护机器安全可靠运行。

二、功能

2.1、实现智能处理：报警Ⅰ值、Ⅱ值可通过面板按键设置

2.2、面板按键可调整量程值，无需电位器调整，方便现场调试

2.3、一分钟不按操作键，可自行回到运行状态

2.4、报警延时调整范围1~60秒，以防止现场干扰引起误报警

2.5、具有上、掉电检测功能，传感器掉线检测功能，同时切断报警、停机输出回路，能有效抑制仪表误报警

2.6、振动烈度(振动强度)和振动位移（振动幅度）手动切换。

三、技术参数

3.1、频率范围：10~1000Hz

3.2、量    程：0~20.0mm/s 或0-200um (可调)

3.3、准确度：±1%（满量程）

3.4、电流输出：4~20mA

3.5、开关量输出：DC 30V / 5A或AC250V／5A（常开）

3.6、报警设定：满量程内任意设定

3.7、环境温度：运行时：0~65℃
      储存时：-30~80℃

3.8、相对湿度：至95%，不冷凝

3.9、电源电压：220VAC/50Hz±10%   50mA

3.10、外形尺寸：160×80×250mm

3.11、开孔尺寸：151⁺¹×76⁺¹mm

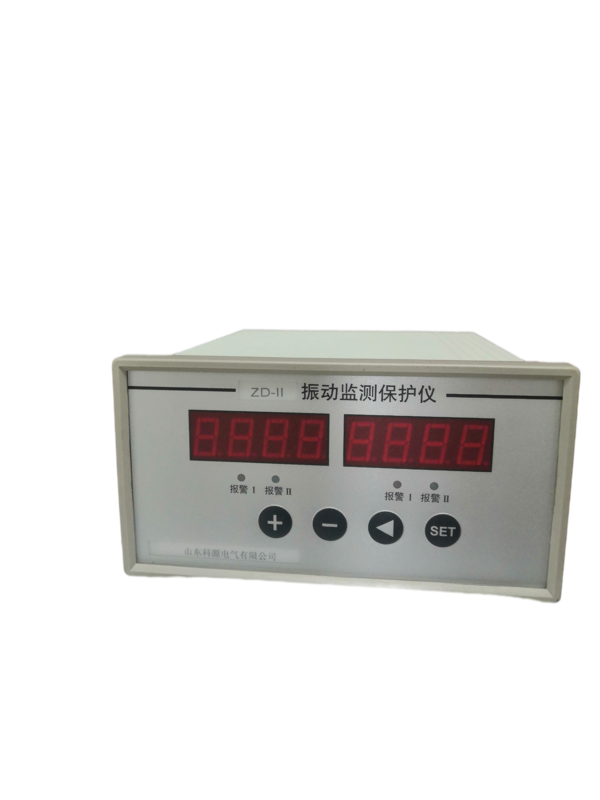

四、前面板功能

4.1、通道Ⅰ显示框：在运行状态下，显示通道Ⅰ振动值；在参数设置状态下，显示参数标志；

4.2、通道Ⅱ显示框：在运行状态下，显示通道Ⅱ振动值；在参数设置状态下，显示参数标志对应的参数值；

4.3、报警指示灯：当测量值超过报警设定范围时，该报警指示灯亮；

4.4、设置键：长按该键5秒进入参数设置状态；在参数设置状态下，按该键进入参数编辑状态，在编辑完参数后，按该键确定修改好的参数。设置完参数后，再长按5秒，返回工作状态并保存已设置的参数；

4.5、▲ 键：在参数查看状态下，按此键，可查看下一参数；在参数编辑状态下，可对要编辑的参数加1，数字范围为0~9；

4.6、（←）光标左移键：在参数编辑状态下，移动要设置的参数位数，如从个位数到百位数；

4.7、确认键：按确认键确认编辑，设置参数后，按确认键确定，在进行下个参数设置选择。

五、参数设置与操作

本仪表出厂前均已调试结束，用户可直接使用，如需查看仪表出厂参数或进行修改，则可进行以下操作。

通电后，仪表处于运行状态下，面板显示各通道位移量。

本仪表各种参数均由面板的“设置、▲、←、确定”设置。各个参数均有相应的标志表示。设置次序和步骤如下：

注：在参数设置模式下，通道Ⅰ显示框中显示参数标志，通道Ⅱ显示框中显示对应的参数值。

   按“设置”键约5秒，进入参数设置模式，面板通道Ⅰ显示框中显示“EE1–”，通道Ⅱ显示框中显示出厂通道Ⅰ报警Ⅰ值“06.0”。按“确定”键，进入参数编辑模式，此时低位数字闪烁，通过“▲”键来将此位数字加1，数字范围为0-9；按“←”键，前一位数字闪烁，可通过“▲”键来修改此位数字；以此类推，通过按“←”键选定要修改第几位数字，再通过“▲”键来修改此位数字，按“确认”键该参数编辑完成。按“▲”键可继续对下一个参数进行设定。或按住“设置”键，返回正常工作状态。

六、端子板接线示意图及传感器的安装

七、调试说明

仪表在出厂前已校验合格，用户可直接使用。

八、安装方式

监测仪安装在集控室，安装时将监测仪从集控室正面插入，然后从后面装上左右安装支架（厂家配套提供），紧固螺钉即可。再按要求在监控仪的背面端子板接入各输入输出线。

九、单位地址：山东省泰安市泰山工业园区科技西路76号。
